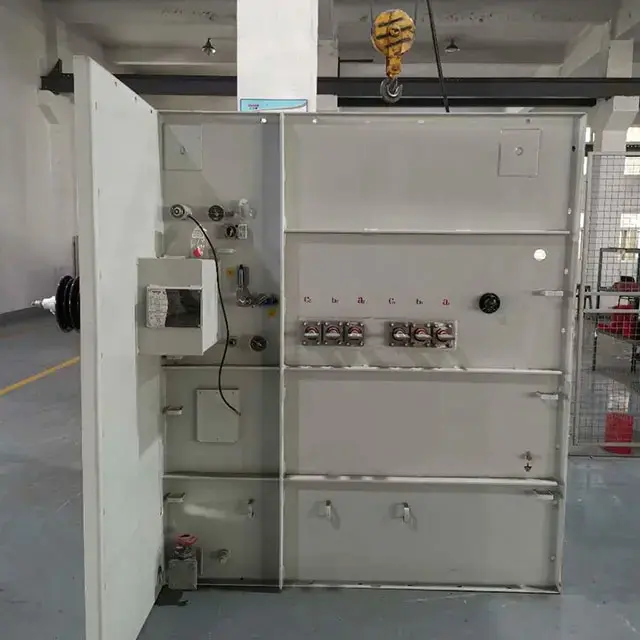

फोटोभोल्टिक ट्रान्सफर्मरसौर्य इन्भर्टरहरू र विद्युतीय ग्रिड वा स्थानीय भारहरू बीचको विद्युतलाई रूपान्तरण र कन्डिसन गरेर सौर्य फोटोभोल्टिक (PV) ऊर्जा प्रणालीहरूलाई समर्थन गर्न डिजाइन गरिएको एक विशेष प्रकारको विद्युतीय ट्रान्सफर्मर हो। आधुनिक सौर्य ऊर्जा संयन्त्रहरू र वितरित ऊर्जा परियोजनाहरूमा, फोटोभोल्टिक ट्रान्सफर्मरहरू अपरिहार्य कम्पोनेन्टहरू हुन् जसले अनुकूलता, सुरक्षा र कुशल विद्युत प्रसारण सुनिश्चित गर्न मद्दत गर्दछ।
एक फोटोभोल्टिक ट्रान्सफर्मरले सौर्य ऊर्जा उत्पादन प्रणाली भित्र तीनवटा प्राथमिक कार्यहरू गर्दछ:
| कम्पोनेन्ट | कार्य | भोल्टेज दायरा |
|---|---|---|
| सौर प्यानलहरू | सूर्यको किरणलाई DC बिजुलीमा रूपान्तरण गर्नुहोस् | ~ 1100V DC सम्म |
| इन्भर्टर | DC लाई AC मा रूपान्तरण गर्नुहोस् | 400–800V AC |
| फोटोभोल्टिक ट्रान्सफर्मर | स्टेप-अप/स्टेप-डाउन र आइसोलेशन | 400V AC → 35kV वा बढी सम्म |
| ग्रिड / लोड | विद्युत प्रसारण र आपूर्ति | मध्यम/उच्च भोल्टेज |
फोटोभोल्टिक ट्रान्सफर्मरहरू आवश्यक छन् किनभने तिनीहरूले सौर्य प्यानलबाट उत्पन्न हुने बिजुली सुरक्षित, प्रभावकारी र उपयोगिता ग्रिड वा स्थानीय वितरण नेटवर्कहरूसँग मिल्दो छ भनी सुनिश्चित गर्छन्। सौर्य बिरुवाहरूले विकिरण र मौसम अवस्थाको आधारमा परिवर्तनशील शक्ति उत्पन्न गर्दछ; ट्रान्सफर्मरहरूले त्यो शक्तिलाई स्थिर बनाउन र भरपर्दो प्रयोगको लागि तयार पार्न मद्दत गर्छ।
यसको मूलमा, एक फोटोभोल्टिक ट्रान्सफर्मरले परम्परागत पावर ट्रान्सफर्मरहरू जस्तै कार्य गर्दछ तर विशेष गरी PV वातावरणसँग सामना गर्न इन्जिनियर गरिएको छ:
ट्रान्सफर्मरले इन्भर्टरबाट एसी पावरलाई प्रशोधन गर्छ, यसलाई ग्रिड इन्टरकनेक्सनका लागि उपयुक्त मध्यम वा उच्च भोल्टेज स्तरहरूमा माथि लैजान्छ, सामान्यतया 6.6kV देखि 35kV वा उपयोगिता-स्केल स्थापनाहरूको लागि उच्च।
त्यहाँ आवेदन आकार र डिजाइन मा निर्भर धेरै कन्फिगरेसनहरू छन्:
फोटोभोल्टिक ट्रान्सफर्मरहरू सामान्यतया स्थापित हुन्छन्:
| सुविधा | फोटोभोल्टिक ट्रान्सफर्मर | परम्परागत ट्रान्सफर्मर |
|---|---|---|
| डिजाइन उद्देश्य | चर लोड र इन्भर्टर हार्मोनिक्सको लागि डिजाइन गरिएको | स्थिर ग्रिड अवस्थाहरूको लागि डिजाइन गरिएको |
| हार्मोनिक व्यवस्थापन | इन्भर्टर हार्मोनिक्स कम गर्न सुविधाहरू समावेश गर्दछ | मानक इन्सुलेशन र घुमाउरो मात्र |
| स्थापना वातावरण | बाहिरी नवीकरणीय ऊर्जा सेटिङहरू | इनडोर/आउटडोर सामान्य वितरण |
| भोल्टेज विशेषताहरू | इन्भर्टर आउटपुट र ग्रिड आवश्यकताहरूसँग मेल खान्छ | ग्रिड वितरण आवश्यकताहरू मिल्छ |
फोटोभोल्टिक ट्रान्सफर्मर एक ट्रान्सफर्मर हो जुन सौर्य उर्जा प्रणालीहरूको लागि विशेष रूपमा इन्जिनियर गरिएको हो जसले सौर इन्भर्टरबाट बिजुलीलाई ग्रिड एकीकरण वा स्थानीय पावर प्रयोगको लागि उपयुक्त स्तरहरूमा रूपान्तरण गर्दछ र सर्त गर्दछ, प्राय: इन्भर्टर हार्मोनिक्स र वातावरणीय तनावहरू प्रबन्ध गर्न थप सुविधाहरू सहित।
स्थिर ग्रिड अवस्थाहरूमा काम गर्ने परम्परागत ट्रान्सफर्मरहरू भन्दा फरक, फोटोभोल्टिक ट्रान्सफर्मरहरू सौर्य ऊर्जा उत्पादन अनुप्रयोगहरूमा सामान्य परिवर्तनशील भार, इन्भर्टर हार्मोनिक्स, र चल वातावरणीय अवस्थाहरू ह्यान्डल गर्न डिजाइन गरिएको हो।
फोटोभोल्टिक ट्रान्सफर्मरहरूद्वारा प्रदान गरिएको विद्युतीय पृथकताले PV प्रणालीबाट त्रुटिहरू वा अवरोधहरूलाई ग्रिडमा फैलिनबाट रोक्छ, सुरक्षा सुधार गर्न र जडानको दुबै छेउमा उपकरणहरू सुरक्षित गर्दछ।
हो — उच्च गुणस्तरको फोटोभोल्टिक ट्रान्सफर्मरहरूले हर्मोनिक्स कम गर्न, भोल्टेज स्थिर गर्न, र पावर गुणस्तर सुधार गर्न, समग्र प्रणालीको कार्यसम्पादन बढाउन सक्छ।
तिनीहरू प्राय: उपयोगिता-मापन सौर फार्महरू, वितरित रूफटप PV प्रणालीहरू, र इन्भर्टर आउटपुटहरू र ग्रिड वा स्थानीय नेटवर्क आवश्यकताहरू बीच अनुकूलन आवश्यक पर्ने हाइब्रिड स्थापनाहरूमा प्रयोग गरिन्छ।
