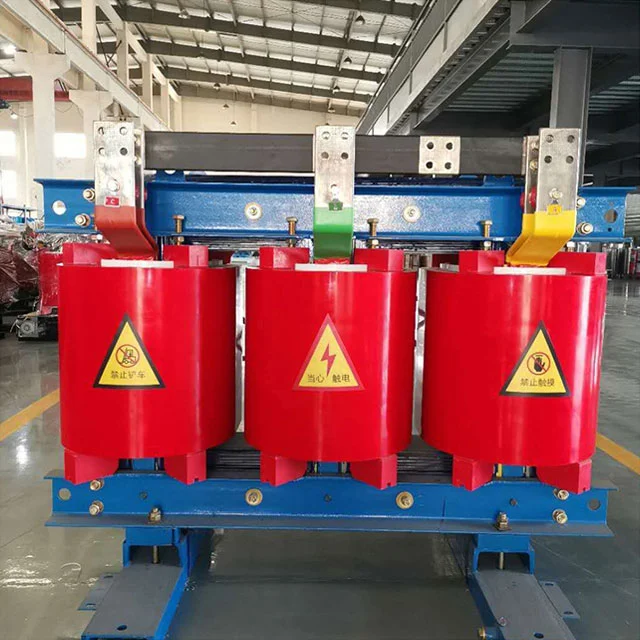

SGOB 800kva ड्राई ट्रान्सफर्मर यसको कम्प्याक्ट साइज र बलियो निर्माण द्वारा विशेषता हो, यसलाई सीमित ठाउँ भएका क्षेत्रहरूमा स्थापनाको लागि उत्तम प्रतिपादन गर्दछ। यसको ठोस निर्माणले चुनौतीपूर्ण औद्योगिक वातावरणमा पनि लामो समयसम्म विश्वसनीयता र सहज कार्यको ग्यारेन्टी दिन्छ। महत्त्वपूर्ण भारहरू ह्यान्डल गर्ने क्षमताको साथ, यो ट्रान्सफर्मर अनुप्रयोगहरूको लागि उत्कृष्ट विकल्पको रूपमा उभिएको छ जसलाई लगातार उच्च पावर स्तरहरू चाहिन्छ र जहाँ पावर स्थिरता सर्वोपरि हुन्छ, जस्तै उत्पादन प्लान्टहरू, डाटा केन्द्रहरू, र स्वास्थ्य सेवा सुविधाहरूमा।
SGOB 800kva Dry Transformer आधुनिक औद्योगिक, व्यावसायिक, र संस्थागत सेटिङहरूको कठोर मागहरू पूरा गर्न डिजाइन गरिएको एक उच्च क्षमता, उच्च-प्रदर्शन विद्युतीय उपकरण हो। 800 किलोभोल्ट-एम्पियर (kva) को बलियो पावर रेटिङको साथ, यो ट्रान्सफर्मरले बेजोड विश्वसनीयता र दक्षता प्रदान गर्दछ, यसले अनुप्रयोगहरूको विस्तृत दायराको लागि बहुमुखी पावर समाधान बनाउँछ।
ट्रान्सफर्मरको ड्राई-टाइप इन्सुलेशन डिजाइनले तेल चुहावटको जोखिमलाई हटाउँछ, मर्मत आवश्यकताहरू र वातावरणीय प्रभावलाई कम गर्छ। यो वातावरणमैत्री ट्रान्सफर्मरले विश्वव्यापी दिगोपन प्रयासहरूसँग पङ्क्तिबद्ध गर्दछ, स्वच्छ ऊर्जा समाधानहरू प्रवर्द्धन गर्दछ र कार्बन उत्सर्जनलाई कम गर्दछ।
SGOB 800kva ड्राई ट्रान्सफर्मरले कम्प्याक्ट फुटप्रिन्ट र टिकाउ निर्माणको गर्व गर्दछ, यसले यसलाई अन्तरिक्ष-प्रतिबन्धित वातावरणमा स्थापनाको लागि आदर्श बनाउँछ। यसको बलियो निर्माणले औद्योगिक सेटिङहरूको माग गर्दा पनि दीर्घकालीन विश्वसनीयता र निर्बाध सञ्चालन सुनिश्चित गर्दछ। पर्याप्त भारहरूलाई समर्थन गर्ने ट्रान्सफर्मरको क्षमताले उत्पादन सुविधाहरू, डेटा केन्द्रहरू, र स्वास्थ्य सेवा संस्थानहरू जस्ता उच्च शक्तिको मागहरू निरन्तर र महत्वपूर्ण भएका अनुप्रयोगहरूको लागि उत्कृष्ट छनौट बनाउँछ।
यसको बलियो पावर ह्यान्डलिङ क्षमताहरूको अतिरिक्त, SGOB 800kva Dry Transformer ले प्रभावशाली ऊर्जा दक्षता प्रदान गर्दछ। यसले ऊर्जा हानिलाई कम गर्छ, लोडमा पावर डेलिभरी अधिकतम बनाउँछ र परिचालन लागत घटाउँछ। यसले यसलाई आफ्नो ऊर्जा खपत अनुकूलन गर्न र कार्बन पदचिन्ह कम गर्न खोज्ने व्यवसायहरूको लागि एक आदर्श विकल्प बनाउँछ।
उत्पादन सुविधाहरू
Shanghai Industrial Transformer Co., Ltd. द्वारा उत्पादित epoxy resin cast 800kva ड्राई ट्रान्सफर्मर उन्नत विदेशी प्रविधिको परिचय दिएर शेनयाङ ट्रान्सफर्मर रिसर्च इन्स्टिच्युटको सहयोगमा विकसित र डिजाइन गरिएको हो। उत्पादनको विश्वसनीयता सूचकांक अन्तर्राष्ट्रिय उन्नत स्तरमा पुगेको छ।
SGOB 800kva ड्राई ट्रान्सफर्मर सुरक्षित, ज्वाला-प्रतिरोधी र फायर-प्रूफ, प्रदूषण-रहित छ, र सीधा लोड सेन्टरमा स्थापना गर्न सकिन्छ। यो मर्मत-रहित, स्थापना गर्न सजिलो छ, कम व्यापक परिचालन लागत, कम हानि, राम्रो नमी-प्रूफ प्रदर्शन छ, सामान्यतया 100% आर्द्रतामा सञ्चालन गर्न सकिन्छ, र बन्द पछि पूर्व-सुखा बिना सञ्चालनमा राख्न सकिन्छ। यसमा कम आंशिक डिस्चार्ज, कम आवाज, बलियो तातो अपव्यय प्रकार्य छ, र जबरजस्ती हावा कूलिंग अवस्थाहरूमा 150% मूल्याङ्कन लोडमा सञ्चालन गर्न सक्छ।
SGOB 800kva ड्राई ट्रान्सफर्मर अब अग्लो भवनहरू, व्यावसायिक केन्द्रहरू, एयरपोर्टहरू, स्टेशनहरू, डकहरू, सबवेहरू, कारखानाहरू, भूमिगत वितरण स्टेशनहरू, अपतटीय तेल ड्रिलिंग प्लेटफर्महरू, पावर प्लान्टहरू र कठोर वातावरण र प्रयोग सर्तहरू भएका अन्य ठाउँहरूमा व्यापक रूपमा प्रयोग गरिन्छ।
Main materials and features
कुण्डलीले कन्डक्टरको रूपमा एफ-क्लास इन्सुलेटेड तामाको तार र ग्लास फाइबर र इन्सुलेशनको रूपमा इपोक्सी राल कम्पोजिट सामग्री प्रयोग गर्दछ। यसको विस्तार गुणांक तामा कन्डक्टरको नजिक छ र राम्रो प्रभाव प्रतिरोध, तापमान परिवर्तन प्रतिरोध र क्र्याक प्रतिरोध छ। ग्लास फाइबर र इपोक्सी रालका सबै कम्पोनेन्टहरू आत्म-निभाउने छन् र जल्न जारी रहनेछैन। एकै समयमा, उच्च-भोल्टेज कुण्डललाई 1mbar भ्याकुम अवस्था अन्तर्गत epoxy रालको साथ कास्ट गरिन्छ, र कुण्डल भित्र कुनै बबलहरू छैनन्, यो सुनिश्चित गर्दै कि कुण्डलको आंशिक डिस्चार्ज सानो छ। एकै समयमा, ट्रान्सफर्मरको हानि प्रभावकारी रूपमा कम हुन्छ।
ट्रान्सफर्मरको फलामको कोर 30EH120 श्रृङ्खलाको उच्च पारगम्यता कोल्ड-रोल्ड सिलिकन स्टिल पानाहरूबाट बनेको छ जसमा निप्पोन स्टिल, जापानबाट आयात गरिएको अर्डरली ग्रेन ओरिएन्टेसन 45° फुल-बेभल जोइन्टहरू र चार-स्तर चरण-दर-चरण स्ट्याकिंगको साथ छ। आइरन कोरको सतहलाई चिस्यान र खियाबाट जोगाउन इन्सुलेट रेजिन पेन्टले बन्द गरिएको छ, र दुईवटा क्ल्याम्प र फास्टनरहरूमा एन्टी-क्रोसन सुरक्षात्मक तहहरू छन्। सम्पूर्ण फलामको कोरले गैर-स्ट्याक्ड फलामको जुवा र स्टिल पुल प्लेट संरचना अपनाउछ, जसले प्रभावकारी रूपमा नो-लोड हानि, नो-लोड वर्तमान र फलामको कोर शोर कम गर्दछ।
कम भोल्टेज र उच्च वर्तमान कुण्डलहरूको लागि, सर्ट सर्किट हुँदा सर्ट सर्किट तनाव ठूलो हुन्छ, र कम भोल्टेज घुमाउने संख्या सानो छ। कम भोल्टेज प्रवाह जति ठूलो हुन्छ, तार घुमाउने प्रकार प्रयोग गर्दा अस्थिर एम्पीयर-टर्नको समस्या त्यति नै प्रमुख हुन्छ। गर्मी अपव्यय समस्या पनि विचार गर्न आवश्यक छ। यस समयमा, कम भोल्टेजको लागि पन्नी घुमाउरो प्रयोगले माथिका समस्याहरू राम्रोसँग समाधान गर्न सक्छ। सबैभन्दा पहिले, पन्नी उत्पादनहरूमा अक्षीय मोडहरू र अक्षीय घुमाउरो सर्पिल कोणहरू हुँदैनन्। उच्च र कम भोल्टेज विन्डिङहरूको एम्पियर-टर्न सन्तुलित हुन्छ, र सर्ट सर्किट हुँदा ट्रान्सफर्मरको अक्षीय तनाव सानो हुन्छ। दोस्रो, यसको पातलो इन्सुलेशनको कारण, बहु-तह हावा नलिकाहरू प्रक्रियामा इच्छा अनुसार सेट गर्न सकिन्छ, र तातो अपव्यय समस्या पनि राम्रोसँग हल हुन्छ। कुण्डलीको आन्तरिक वेल्डिङले पूर्ण रूपमा स्वचालित पन्नी घुमाउने मेसिनमा क्सीनन सुरक्षा वेल्डिङलाई अपनाउँछ, जसमा उच्च परिशुद्धता, कम वेल्डिङ प्रतिरोध, र कुनै बाह्य वेल्डिङ प्रक्रिया छैन। DMD इन्सुलेशन घुमाउरो तहहरू बीच प्रयोग गरिन्छ, र छेउहरू सील गरिन्छ र घुमाइ पछि रालले ठीक गरिन्छ।
क्रस-फ्लो टप-ब्लोइङ कूलिङ फ्यान अपनाइएको छ, जसमा कम आवाज, उच्च हावाको चाप, सुन्दर उपस्थिति, आदि विशेषताहरू छन् र ट्रान्सफर्मरको ओभरलोड क्षमता बढाउँछ। तापमान नियन्त्रणले ट्रान्सफर्मर सञ्चालनको सुरक्षा र विश्वसनीयता सुधार गर्न एक बुद्धिमान तापमान नियन्त्रक अपनाउँछ।
उत्पादन विवरण
इपोक्सी राल इन्सुलेटेड ड्राई टाइप ट्रान्सफर्मर धेरै सुरक्षित उत्पादन हो। यो सीधा लोड केन्द्र मा स्थापित गर्न सकिन्छ। यो पूर्व-सुकाइ बिना 100% आर्द्रता वातावरणमा राम्रोसँग काम गर्दछ। यो व्यापक रूपमा निर्माण क्षेत्र, व्यावसायिक केन्द्र, एयरपोर्ट, स्टेशन, पोर्ट, सबवे, कारखाना, भूमिगत विद्युत वितरण स्टेशन, अपतटीय तेल ड्रिलिंग प्लेटफर्म, पावर प्लान्ट आदि मा प्रयोग गरिएको छ।
उत्पादन सुविधाहरू
● आगो प्रतिरोधी
● आर्द्रता प्रतिरोध
● सजिलो मर्मत र स्थापना
● खराब वातावरणको समयमा राम्रोसँग दौडने
● गैर-प्रदूषण उत्पादन
● व्यापक सञ्चालनको समयमा कम हानि
प्यारामिटरहरू
| मोडेल | लोड हानि छैन (W) |
LOAD LOSS (१२०%) |
IMPENDENCE (%) |
नोलोड वर्तमान (%) |
शोर स्तर (Lpa) dB |
वजन (केजी) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| मोडेल | DIMENSION(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| मोडेल | क्षमता (KVA) | LENGTH (MM) |
WIDTH (MM) | उचाई (MM) |
लम्बाइ (MM) | तेर्सो (MM) | वजन (केजी) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
कम्पनी प्रोफाइल
Shanghai Industry Transformers Co., Ltd (SGOB) विद्युतीय वितरण उपकरणको पूर्ण दायरा आपूर्तिकर्ता हो। हाम्रा उत्पादनहरू समावेश छन्:
● Oil-immersed transformers
● 35KV तेलमा डुबेको ट्रान्सफर्मर
● Expoxy resin insulation dry-type power transformers
● अमोर्फस मिश्र धातु वितरण ट्रान्सफर्मर
● फोटोभोल्टिक ट्रान्सफर्मरहरू
● हावा पावर ट्रान्सफर्मर
● बक्स-शैली सबस्टेशन ट्रान्सफर्मरहरू
हाम्रो कम्पनी 2007 मा स्थापित भएको थियो र आज 40,000 वर्गमीटर कार्यशाला र 200 भन्दा बढी कर्मचारीहरू छन्। हाम्रा उत्पादनहरू बिजुली उत्पादन र वितरण, कोइला उत्पादन, धातु विज्ञान, तेल र ग्यास, रसायन, निर्माण, बन्दरगाह, विमानस्थल, रेलवे र नगरपालिका पूर्वाधार जस्ता उद्योगहरूको विस्तृत दायरामा व्यापक रूपमा प्रयोग गरिन्छ।
हामीले विद्युतीय क्याबिनेटहरू र घेराहरू, स्विचगियर बक्सहरू जस्ता सम्बन्धित उपकरणहरू पनि उत्पादन गर्छौं। हाल, हामी हाम्रो उत्पादन लाइनलाई अन्य पावर-सम्बन्धित क्षेत्रहरूमा विस्तार गर्दैछौं जस्तै तातो संकुचन कनेक्टरहरू, विद्युतीय केबलहरू र सम्बन्धित मेकानिकल उपकरणहरू आदि। हाम्रो लक्ष्य एक-स्टप निर्माण गर्ने हो। हाम्रो विश्वव्यापी ग्राहक आधारको लागि विद्युतीय उपकरण र पार्ट्स आपूर्ति प्लेटफर्म।
हामी उच्चतम गुणस्तर उत्पादनहरू डेलिभर गर्न हाम्रो सख्त गुणस्तर नियन्त्रण प्रणालीमा भर पर्छ। हाम्रा 200 कर्मचारीहरू मध्ये, 46 ईन्जिनियरहरू अनुभव छन्। हाम्रो गुणस्तर प्रणालीको लागि योग्यताहरू समावेश छन्:
● चीनको राष्ट्रिय ट्रान्सफर्मर गुणस्तर पर्यवेक्षण केन्द्र
● ISO-9001:2008 Quality Management System
● ISO-14001:2004 पर्यावरण व्यवस्थापन प्रणाली
● OHSMS18000 स्वास्थ्य र सुरक्षा प्रणाली
हाम्रो पेटेन्ट:
हाम्रो उत्पादन र गुणस्तर परीक्षण क्षमताहरू समावेश छन्:
● स्वचालित पन्नी घुमाउरो
● डिजिटल सिलिकन स्टिल शीटिङ र स्लिटिङ्
● पूर्ण रूपमा स्वचालित भ्याकुम सुख्खा ओभन र वार्निश लाइन
● HAEFLY आंशिक डिस्चार्ज परीक्षक
● HAEFLY पावर विश्लेषक
● HAEFLY harmonic analyzer
नतिजा उच्च दक्षता, कम पावर अपव्यय र कम शोर को एक उच्च उत्पादन हो तपाईंको पूर्वाधार लगानी को अधिकतम गर्न को लागी।
