80 kVA तेल इमर्स्ड ट्रान्सफर्मर व्यावसायिक विद्युत वितरणको लागि

Shanghai Industrial Transformer Co., Ltd ले कमर्शियल पावर डिस्ट्रिब्युसनको लागि 80 kVA तेल इमर्स्ड ट्रान्सफर्मर आपूर्ति गर्दछ। प्राथमिक आवेदन: 10kV/20kV बाट 0.4kV मा व्यापारिक सुविधाहरूको लागि स्टेप-डाउन। नो-लोड हानि 0.18kW, लोड हानि 1.05kW। वार्षिक बिजुली लागत लगभग। 50% औसत लोडमा $420। 540kg कुल वजन।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

निर्माता:सांघाई औद्योगिक ट्रान्सफर्मर कं, लिमिटेड (स्थापित 2007)

द80 kVA तेल इमर्स्ड ट्रान्सफर्मर व्यावसायिक विद्युत वितरणको लागिसुविधा स्टोरहरू (300-500m²), सामुदायिक क्लिनिकहरू, साना होटेलहरू (20-30 कोठाहरू), र 0.4kV मा 150-250 एम्पीयर बीचको कुल जडान भार भएका प्रकाश निर्माण कार्यशालाहरू सहित साना देखि मध्यम व्यावसायिक सुविधाहरूको लागि साझा विशिष्टता हो।

80 kVA लोड क्षमता - यसले के पावर गर्न सक्छ?

उपकरण प्रकार	मात्रा	उपकुल लोड (kVA)
एलईडी प्रकाश (100W प्रत्येक)	100 फिक्स्चर	10
HVAC (5kW कूलिङ प्रत्येक)	4 एकाइहरू	20
लिफ्ट (७.५ किलोवाट)	१ इकाई	8
पोइन्ट-अफ-सेल प्रणाली + IT	10 कार्यस्थानहरू	5
प्रशीतन (व्यावसायिक कूलर)	6 एकाइहरू	12
विविध आउटलेटहरू	-	15
कुल सामान्य भार		70 kVA
सुरक्षा मार्जिन		10 kVA

कमर्शियल पावर डिस्ट्रिब्युसनको लागि यो 80 kVA तेल इमर्स्ड ट्रान्सफर्मरले भविष्यको विस्तारको लागि 10-15% क्षमता रिजर्भको साथ माथिको विशिष्ट व्यावसायिक मिश्रणलाई समर्थन गर्दछ।

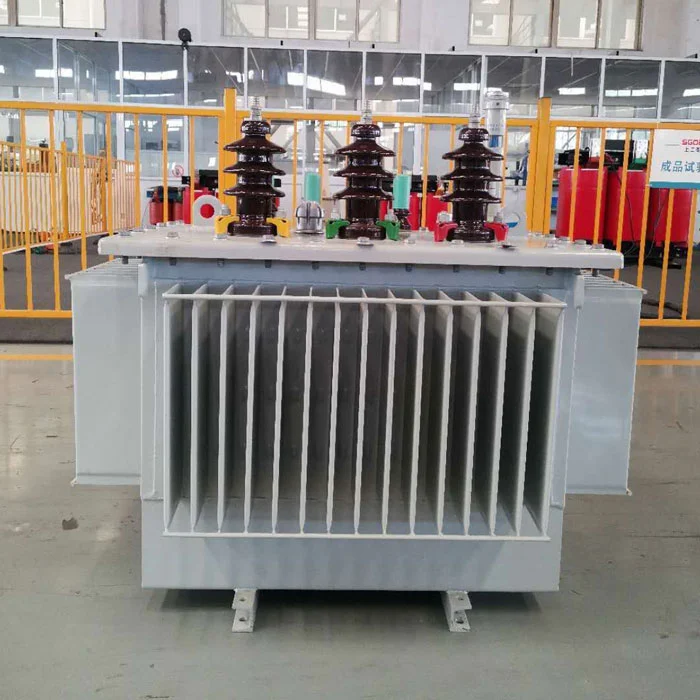

80kva Oil Immersed Transformer

प्राविधिक प्यारामिटरहरू

मूल्याङ्कन क्षमता	80 kVA
प्राथमिक भोल्टेज	10 ±2×2.5% / 20 kV
माध्यमिक भोल्टेज	400V / 230V तीन-चरण
आवृत्ति	५० हर्ट्ज
जडान समूह	Dyn11 (मानक)
नो-लोड हानि (मापन)	≤0.18 kW (सामान्य 0.176-0.179)
लोड हानि @75°C	≤1.05 किलोवाट
प्रतिबाधा	४%
नो-लोड वर्तमान	≤1.7% (सामान्य 1.5-1.6%)
कुल जन	540 kg (तेल मास लगभग 105 kg)
ढुवानी आयामहरू	९५० × ६०० × १२५० मिमी (क्रेटेड)
शीतलन विधि	ONAN (तेल प्राकृतिक वायु प्राकृतिक)
1m दूरीमा शोर स्तर	≤55 dB(A)

कारखाना QC बाट मापन गरिएको मान (पछिल्लो 12 महिना, 47 एकाइहरू)

प्यारामिटर	कारखाना परीक्षण औसत	IEC सीमा	स्थिति
नो-लोड हानि	०.१७७ किलोवाट	०.२० किलोवाट (अधिकतम)	11.5% सीमा भन्दा कम
लोड हानि	१.०४ किलोवाट	१.१० किलोवाट	5.5% सीमा भन्दा कम
नो-लोड वर्तमान	१.५५%	२.०%	सीमा भन्दा कम 22.5%

सबै 47 इकाइहरूले 2-7 pC (सीमा ≤10 pC) बीचको पढाइको साथ आंशिक डिस्चार्ज परीक्षण पास गरे।

वार्षिक ऊर्जा लागत - वास्तविक संख्या

गणनाको आधार: ५०% औसत लोड (४० kVA), पावर फ्याक्टर ०.८५, सञ्चालन समय ५,८४० घण्टा/वर्ष (१६ घन्टा/दिन × ३६५ दिन), बिजुली दर $०.१२/किलोवाटमा सञ्चालन हुने ८०kVA ट्रान्सफर्मर।

हानि प्रकार	पावर (kW)	वार्षिक ऊर्जा (kWh)	वार्षिक लागत
नो-लोड हानि (२४/७)	0.18	१,५७७	$१८९
लोड हानि (50% लोड मा)	१.०५ × (०.५)² = ०.२६	१,५१८	$१८२
कुल	०.४४ औसत	३,०९५	$३७१

60% औसत लोड (48 kVA) मा, वार्षिक लागत लगभग $ 440 मा बढ्छ।

शोर स्तर - व्यावसायिक स्थापनाहरूको लागि महत्त्वपूर्ण

व्यावसायिक ट्रान्सफर्मरहरू प्रायः ओगटेको ठाउँहरू नजिकै स्थापित हुन्छन्। यस मा शोर स्रोत र शमन80 kVA तेल इमर्स्ड ट्रान्सफर्मर व्यावसायिक विद्युत वितरणको लागि:

शोर स्रोत	योगदान	यस मोडेलमा न्यूनीकरण
कोर म्याग्नेटोस्ट्रक्शन	७०%	फ्लक्स घनत्व 1.65T मा घटाइयो (बनाम 1.70T मानक)
कूलिङ फ्यान (यदि सुसज्जित छ)	०%	कुनै प्रशंसक छैन - ONAN मात्र
ट्यांक कम्पन	२०%	कोर र ट्याङ्कीको बीचमा एन्टी-कम्पन प्याडहरू
चुम्बकीय हुम	१०%	स्टेप-ल्याप कोर जोडहरू

मापन गरिएको ध्वनि दबाव स्तर: 53-55 dB(A) 1 मिटरमा। सन्दर्भको लागि: सामान्य कुराकानी 60 dB (A), कार्यालय पृष्ठभूमि 45-50 dB (A) हो। यो ट्रान्सफर्मर उचित पर्खाल इन्सुलेशन प्रदान गरिएको बेला ओगटेड फ्लोरहरूको छेउमा बेसमेन्ट बिजुली कोठाहरूमा स्थापनाको लागि उपयुक्त छ।

80kVA कहाँ फिट हुन्छ? - क्षमता चयन म्याट्रिक्स

सुविधा प्रकार	सामान्य अधिकतम माग	सिफारिस गरिएको मूल्याङ्कन	किन
सानो सुविधा स्टोर (200m²)	25-35 kVA	50kVA	80kVA ओभरसाइज
सुपरमार्केट (500m²)	55-70 kVA	80kVA	सामान्य लोडसँग मेल खान्छ
सानो होटल (२५ कोठा)	50-65 kVA	80kVA	AC लोड शिखरहरूको लागि अनुमति दिन्छ
सामुदायिक स्वास्थ्य क्लिनिक	40-60 kVA	80kVA	चिकित्सा उपकरण वृद्धि मार्जिन
हल्का मेसिन पसल (३-५ मेसिन)	50-75 kVA	80kVA	मोटर सुरु वर्तमान
कार्यालय भवन (1500m²)	60-85 kVA	100kVA	80kVA सीमा रेखा

यदि तपाईंको उच्चतम माग लगातार ४ घण्टाभन्दा बढी समयको लागि ७० kVA नाघेको छ भने, यसको सट्टामा 100kVA चयन गर्नुहोस्।

स्थापना आवश्यकताहरू - व्यावसायिक भवन अवरोधहरू

आवश्यकता	यो 80kVA एकाई	नोटहरू
भुइँ क्षेत्र आवश्यक छ	०.४५ वर्ग मीटर (८७० × ५१० मिमी)	प्लस 600mm अगाडि पहुँच
फ्लोर लोड गर्दै	540kg + तेल कन्टेनमेन्ट	1,000 kg/m² न्यूनतम
छत उचाइ	2.2 मिटर न्यूनतम	बुशिंग पहुँचको लागि
भेन्टिलेसन खोल्ने	०.१५ m² इनलेट + आउटलेट	प्राकृतिक संवहन
आगो सुरक्षा	IEC 60076-12 अनुरूप कोठा	भित्री तेल भरिएको लागि अनिवार्य
दहनशील पदार्थबाट निकासी	१.५ मि	प्रति NFPA 70

आवश्यक पर्दैन: आगो दमन प्रणाली (तेलले भरिएको <500L तेल भोल्युम प्रति IEC), विशेष फाउन्डेशन बोल्ट (माउन्टिंग प्वालहरू प्रदान गरिएको), वा ध्वनिक घेरा (≤55dB गैर-सुत्ने क्षेत्रहरूको लागि स्वीकार्य)।

गुणस्तर प्रमाण - कारखाना परीक्षण रिपोर्ट सामग्री

प्रत्येक 80 kVA तेल इमर्स्ड ट्रान्सफर्मर कमर्शियल पावर डिस्ट्रिब्युसन जहाजहरूको लागि यी मापन गरिएको मानहरू ("पास/फेल" मात्र होइन):

मूल्याङ्कन भोल्टेजमा नो-लोड हानि (3-चरण औसत)
मूल्याङ्कन गरिएको प्रतिशतको रूपमा नो-लोड वर्तमान
मूल्याङ्कन गरिएको वर्तमान सन्दर्भमा 75 डिग्री सेल्सियसमा लोड हानि
रेटेड वर्तमान मा प्रतिबाधा भोल्टेज
इन्सुलेशन प्रतिरोध (प्राथमिक देखि माध्यमिक, प्राथमिक देखि जमीन, माध्यमिक देखि जमीन)
डाइलेक्ट्रिक परीक्षण भोल्टेज र अवधि सामना
आंशिक निर्वहन विलुप्त भोल्टेज र अधिकतम चार्ज
तेल डाइलेक्ट्रिक ब्रेकडाउन भोल्टेज (≥40 kV प्रति IEC 60156)
ट्यांक सील परीक्षण (30 kPa, 24 घण्टा, दबाव गेज पढाइ)

खरीददारहरूले उत्पादन ब्याचमा ट्रेस गर्न मिल्ने क्रम संख्याको साथ पीडीएफ रिपोर्ट प्राप्त गर्छन्।

तुलना - नयाँ S11 80kVA बनाम प्रयोग गरिएको/नविकरण गरिएको 80kVA

प्यारामिटरनयाँ S11 (यो एकाइ) प्रयोग गरिएको S9 (10+ वर्ष पुरानो) नो-लोड नोक्सान0.18 kW0.28-0.32 kWA वार्षिक नो-लोड ऊर्जा लागत (@$0.12)$189$294-33650% load मा लोड घाटा 0.26 kW0.31-0.35 kW0.31-0.35 kWA वार्षिक लागत $182$217-245कुल वार्षिक ऊर्जा लागत$३७१$५११-५८१10-वर्ष ऊर्जा लागत$3,710$5,110-5,810सामान्य खरिद मूल्य $2,800-3,200$1,200-1,80010-वर्ष कुल लागत$6,500-6,900$6,300-7,600

नतिजा: नयाँ S11 एकाइले 5-7 वर्ष पछि प्रयोग गरेको S9 कुल लागत बराबर वा बिट्स, साथै पूर्ण वारेन्टी र कुनै लुकेको क्षति छैन।

वारेन्टी दावी इतिहास - 80kVA विशिष्ट

Shanghai Industrial Transformer Co., Ltd ले जनवरी 2024 र जनवरी 2026 बीच 80kVA (S11-M-80/10) को 47 इकाइहरू पठाएको छ।

वारेन्टी दावीहरू दायर गरियो: ०
फिर्ता एकाइहरू: 0
फिल्ड विफलता रिपोर्टहरू: 0

यी एकाइहरू फिलिपिन्स (12 एकाइ), इन्डोनेसिया (8 एकाइ), नाइजेरिया (6 एकाइ), भियतनाम (5 एकाइ), र घरेलू चीन (16 एकाइ) मा ग्राहकहरूलाई डेलिभर गरिएको थियो। सन्दर्भ ग्राहकहरूको लागि सम्पर्क जानकारी गोपनीयता सम्झौता अन्तर्गत प्रदान गर्न सकिन्छ।

FAQ - व्यावसायिक क्रेता विशिष्ट

प्रश्न: भन्सारको लागि सही तेल प्रकार र मात्रा के हो?

A: खनिज तेल IEC 60296 ग्रेड, लगभग 105 kg प्रति एकाइ। एचएस कोड 2710.19। ट्रान्सफर्मर HS कोड 8504.23 (80kVA को लागि)। कारखाना सिल गर्दा तेललाई छुट्टै घोषणाको आवश्यकता पर्दैन।

प्रश्न: यो बाहिर एक कंक्रीट प्याड मा माउन्ट गर्न सकिन्छ?

A: हो। बाहिरी स्थापनाको लागि प्याड उचाइ न्यूनतम 300mm ग्रेड माथि, तेल फैलिएको कन्टेनमेन्ट बेसिन, र मौसम प्रतिरोधी बुशिंगहरू (अर्डरमा निर्दिष्ट गर्नुहोस्) आवश्यक पर्दछ। मानक पोर्सिलेन बुशिंगहरू मौसम प्रतिरोधी हुन्छन् तर यूवी एक्सपोजरले कस्मेटिक पहेंलो निम्त्याउनेछ - कुनै प्रदर्शन प्रभाव छैन।

प्रश्न: इनरश वर्तमान बहुविध के हो?

A: 0.1 सेकेन्डको लागि लगभग 8-10× मूल्याङ्कन गरिएको वर्तमान। 80kVA को लागि 400V माध्यमिक, रेट गरिएको वर्तमान = 115A, inrush ≈ 900-1150A पहिलो चक्रको लागि। सुनिश्चित गर्नुहोस् कि अपस्ट्रिम सर्किट ब्रेकरमा C-कर्भ वा D-वक्र विशेषता छ (B-कर्भ होइन)।

Q: के तपाइँ स्थापना पर्यवेक्षण प्रदान गर्नुहुन्छ?

A: रिमोट भिडियो पर्यवेक्षण समावेश (WhatsApp/WeChat)। साइटमा कमिसनिङ उपलब्ध छ $१,८०० प्रति हप्ता थप यात्रा र आवास। न्यूनतम 7 दिन अग्रिम सूचना।

प्रश्न: उचाइ derating के हो?

A: 1,000 मिटर भन्दा माथि, मूल्याङ्कन गरिएको क्षमता 1% प्रति 100m ले घटाउनुहोस्। 2,000 मिटर उचाइमा, यो 80kVA एकाइ 72kVA निरन्तरमा सीमित हुनुपर्छ। घाटामा कुनै परिवर्तन छैन - केवल शीतलन दक्षता घट्छ।

प्रश्न: के म अवस्थित 80kVA ट्रान्सफर्मरसँग समानान्तर जडान गर्न सक्छु?

A: हो, यदि अवस्थित एकाइमा समान प्रतिबाधा (4% ±5%), भोल्टेज अनुपात, र जडान समूह (Dyn11) छ। समानान्तर सञ्चालन गर्नु अघि वर्तमान परिचालित परीक्षण आवश्यक छ। हामी जडान रेखाचित्र प्रदान गर्दछौं।

दीर्घकालीन मूल्य

यो80 kVA तेल इमर्स्ड ट्रान्सफर्मर व्यावसायिक विद्युत वितरणको लागि०.१७७kW को फ्याक्ट्री-मापन गरिएको औसत नो-लोड हानि, आवाजको स्तर ≤55 dB(A), र पठाइएका ४७ इकाइहरूमा शून्य वारेन्टी दाबीहरू प्रदान गर्दछ। यो सुपरमार्केटहरू, साना होटलहरू, र 0.4kV मा 150-250A सेवा चाहिने हल्का व्यावसायिक सुविधाहरूको लागि उपयुक्त छ।
