SGOB 4000kva ड्राई ट्रान्सफर्मरले औद्योगिक र व्यावसायिक वातावरण दुवैको कडा पावर आवश्यकताहरू पूरा गर्न तयार पारिएको अत्याधुनिक विद्युतीय उपकरणको प्रतिनिधित्व गर्दछ। 4000 किलोभोल्ट-एम्पियर (kva) को पावर क्षमताको घमण्ड गर्दै, यो ट्रान्सफर्मरले असाधारण कार्यसम्पादन, विश्वसनीयता र दक्षता प्रदान गर्दछ, यसलाई उच्च क्षमताको पावर समाधानहरूको माग गर्ने उद्यमहरूको लागि रुचाइएको विकल्पको रूपमा स्थान दिन्छ।
SGOB 4000kva ड्राई ट्रान्सफर्मर माग गर्ने अनुप्रयोगहरूको लागि एक बलियो र कुशल शक्ति समाधान हो। यसको पर्यावरण-मैत्री डिजाइन, कम्प्याक्ट फुटप्रिन्ट, अनुकूलन विकल्पहरू, र उद्योग मापदण्डहरूको अनुपालनले यसलाई उच्च प्रदर्शन र दिगो विद्युतीय समाधानहरू आवश्यक पर्ने व्यवसायहरूको लागि उत्कृष्ट छनोट बनाउँछ। यसको उन्नत शीतलन प्रणाली र ऊर्जा-कुशल डिजाइनको साथ, ट्रान्सफर्मरले व्यवसायहरूलाई उनीहरूको पावर आवश्यकताहरू पूरा गर्न एक भरपर्दो र लागत-प्रभावी तरिका प्रदान गर्दछ, सहज र प्रभावकारी सञ्चालन सुनिश्चित गर्दै।
ट्रान्सफर्मरको ड्राई-टाइप डिजाइनले तेल चुहावटको जोखिमलाई हटाउँछ, यसलाई वातावरणमैत्री र दिगो विकल्प बनाउँछ। यो डिजाईनले ट्रान्सफर्मरलाई विभिन्न वातावरणमा सजिलैसँग स्थापना गर्न र सञ्चालन गर्न सकिने कुरा पनि सुनिश्चित गर्दछ, जसमा अन्तरिक्ष अवरोध भएकाहरू पनि छन्। SGOB 4000kva Dry Transformer को कम्प्याक्ट फुटप्रिन्ट र बलियो निर्माणले यसलाई शक्तिशाली तर स्पेस-सेभिंग समाधान चाहिने व्यवसायहरूको लागि उत्कृष्ट विकल्प बनाउँछ।
SGOB 4000kva ड्राई ट्रान्सफर्मर उन्नत शीतलन प्रणालीहरूले सुसज्जित छ जसले इष्टतम सञ्चालन तापक्रम कायम राख्छ, ध्वनि प्रदूषण र गर्मी उत्पादन घटाउँछ। यसले सुनिश्चित गर्दछ कि ट्रान्सफर्मर चुपचाप र कुशलतापूर्वक चल्छ, ऊर्जा खपत र परिचालन लागत कम गर्दै। ट्रान्सफर्मरको ऊर्जा-कुशल डिजाइनले बिजुलीको हानिलाई पनि कम गर्छ र लोडमा पावर डेलिभरीलाई अधिकतम बनाउँछ, थप ऊर्जा बिलहरू र कार्बन फुटप्रिन्टहरू घटाउँछ।
ट्रान्सफर्मरको मोड्युलर डिजाइनले सजिलो पहुँच र मर्मतसम्भारको लागि अनुमति दिन्छ, डाउनटाइम घटाउँछ र ट्रान्सफर्मरको आयु विस्तार गर्दछ। यसले विभिन्न अनुप्रयोगहरू फिट गर्न अनुकूलन विकल्पहरूको दायरा पनि प्रदान गर्दछ, जसले व्यवसायहरूलाई तिनीहरूको अद्वितीय आवश्यकता अनुसार ट्रान्सफर्मरलाई टेलर गर्न अनुमति दिन्छ। यो लचिलोपनले SGOB 4000kva Dry Transformer लाई बहुमुखी र अनुकूलनीय पावर समाधान चाहिने व्यवसायहरूको लागि उत्कृष्ट विकल्प बनाउँछ।
यसको शक्तिशाली प्रदर्शन र अनुकूलन विकल्पहरूको अतिरिक्त, SGOB 4000kva Dry Transformer ले सबै सान्दर्भिक उद्योग मापदण्डहरू र नियमहरू पूरा गर्दछ। यसले सुनिश्चित गर्दछ कि ट्रान्सफर्मर सबै अनुप्रयोगहरूमा सुरक्षित र अनुरूप छ, व्यवसायहरूलाई मानसिक शान्ति प्रदान गर्दछ र सम्भावित सुरक्षा जोखिमहरूको जोखिम कम गर्दछ।
उत्पादन सुविधाहरू

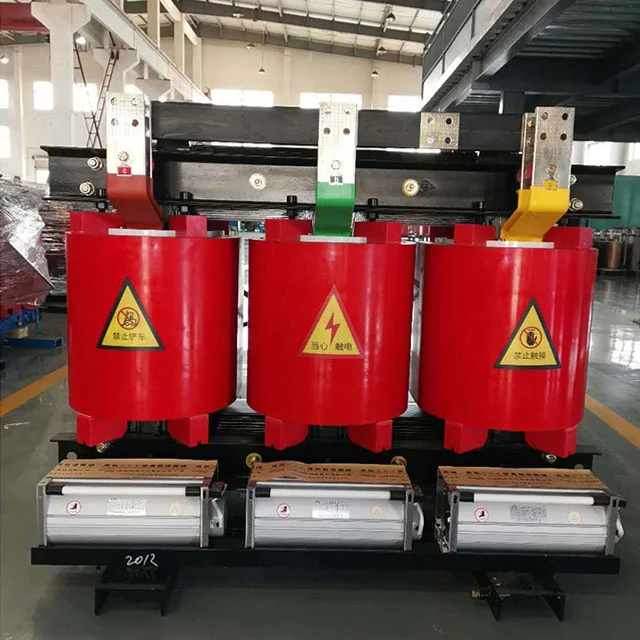

Shanghai Industrial Transformer Co., Ltd. द्वारा उत्पादित epoxy resin cast 4000kva ड्राई ट्रान्सफर्मर उन्नत विदेशी प्रविधिको परिचय दिएर शेनयाङ ट्रान्सफर्मर रिसर्च इन्स्टिच्युटको सहयोगमा विकसित र डिजाइन गरिएको हो। उत्पादनको विश्वसनीयता सूचकांक अन्तर्राष्ट्रिय उन्नत स्तरमा पुगेको छ।
SGOB 4000kva ड्राई ट्रान्सफर्मर सुरक्षित, ज्वाला-प्रतिरोधी र फायर-प्रूफ, प्रदूषण-रहित छ, र सीधा लोड सेन्टरमा स्थापना गर्न सकिन्छ। यो मर्मत-रहित, स्थापना गर्न सजिलो छ, कम व्यापक परिचालन लागत, कम हानि, राम्रो नमी-प्रूफ प्रदर्शन छ, सामान्यतया 100% आर्द्रतामा सञ्चालन गर्न सकिन्छ, र बन्द पछि पूर्व-सुखा बिना सञ्चालनमा राख्न सकिन्छ। यसमा कम आंशिक डिस्चार्ज, कम आवाज, बलियो तातो अपव्यय प्रकार्य छ, र जबरजस्ती हावा कूलिंग अवस्थाहरूमा 150% मूल्याङ्कन लोडमा सञ्चालन गर्न सक्छ।
SGOB 4000kva ड्राई ट्रान्सफर्मर अब अग्लो भवनहरू, व्यावसायिक केन्द्रहरू, एयरपोर्टहरू, स्टेशनहरू, डकहरू, सबवेहरू, कारखानाहरू, भूमिगत वितरण स्टेशनहरू, अपतटीय तेल ड्रिलिंग प्लेटफर्महरू, पावर प्लान्टहरू र कठोर वातावरण र प्रयोग सर्तहरू भएका अन्य ठाउँहरूमा व्यापक रूपमा प्रयोग गरिन्छ।
मुख्य सामग्री र सुविधाहरू
कुण्डलीले कन्डक्टरको रूपमा एफ-क्लास इन्सुलेटेड तामाको तार र ग्लास फाइबर र इन्सुलेशनको रूपमा इपोक्सी राल कम्पोजिट सामग्री प्रयोग गर्दछ। यसको विस्तार गुणांक तामा कन्डक्टरको नजिक छ र राम्रो प्रभाव प्रतिरोध, तापमान परिवर्तन प्रतिरोध र क्र्याक प्रतिरोध छ। ग्लास फाइबर र इपोक्सी रालका सबै कम्पोनेन्टहरू आत्म-निभाउने छन् र जल्न जारी रहनेछैन। एकै समयमा, उच्च-भोल्टेज कुण्डललाई 1mbar भ्याकुम अवस्था अन्तर्गत epoxy रालको साथ कास्ट गरिन्छ, र कुण्डल भित्र कुनै बबलहरू छैनन्, यो सुनिश्चित गर्दै कि कुण्डलको आंशिक डिस्चार्ज सानो छ। एकै समयमा, ट्रान्सफर्मरको हानि प्रभावकारी रूपमा कम हुन्छ।
ट्रान्सफर्मरको फलामको कोर 30EH120 श्रृङ्खलाको उच्च पारगम्यता कोल्ड-रोल्ड सिलिकन स्टिल पानाहरूबाट बनेको छ जसमा निप्पोन स्टिल, जापानबाट आयात गरिएको अर्डरली ग्रेन ओरिएन्टेसन 45° फुल-बेभल जोइन्टहरू र चार-स्तर चरण-दर-चरण स्ट्याकिंगको साथ छ। आइरन कोरको सतहलाई चिस्यान र खियाबाट जोगाउन इन्सुलेट रेजिन पेन्टले बन्द गरिएको छ, र दुईवटा क्ल्याम्प र फास्टनरहरूमा एन्टी-क्रोसन सुरक्षात्मक तहहरू छन्। सम्पूर्ण फलामको कोरले गैर-स्ट्याक्ड फलामको जुवा र स्टिल पुल प्लेट संरचना अपनाउछ, जसले प्रभावकारी रूपमा नो-लोड हानि, नो-लोड वर्तमान र फलामको कोर शोर कम गर्दछ।
कम भोल्टेज र उच्च वर्तमान कुण्डलहरूको लागि, सर्ट सर्किट हुँदा सर्ट सर्किट तनाव ठूलो हुन्छ, र कम भोल्टेज घुमाउने संख्या सानो छ। कम भोल्टेज प्रवाह जति ठूलो हुन्छ, तार घुमाउने प्रकार प्रयोग गर्दा अस्थिर एम्पीयर-टर्नको समस्या त्यति नै प्रमुख हुन्छ। गर्मी अपव्यय समस्या पनि विचार गर्न आवश्यक छ। यस समयमा, कम भोल्टेजको लागि पन्नी घुमाउरो प्रयोगले माथिका समस्याहरू राम्रोसँग समाधान गर्न सक्छ। सबैभन्दा पहिले, पन्नी उत्पादनहरूमा अक्षीय मोडहरू र अक्षीय घुमाउरो सर्पिल कोणहरू हुँदैनन्। उच्च र कम भोल्टेज विन्डिङहरूको एम्पियर-टर्न सन्तुलित हुन्छ, र सर्ट सर्किट हुँदा ट्रान्सफर्मरको अक्षीय तनाव सानो हुन्छ। दोस्रो, यसको पातलो इन्सुलेशनको कारण, बहु-तह हावा नलिकाहरू प्रक्रियामा इच्छा अनुसार सेट गर्न सकिन्छ, र तातो अपव्यय समस्या पनि राम्रोसँग हल हुन्छ। कुण्डलीको आन्तरिक वेल्डिङले पूर्ण रूपमा स्वचालित पन्नी घुमाउने मेसिनमा क्सीनन सुरक्षा वेल्डिङलाई अपनाउँछ, जसमा उच्च परिशुद्धता, कम वेल्डिङ प्रतिरोध, र कुनै बाह्य वेल्डिङ प्रक्रिया छैन। DMD इन्सुलेशन घुमाउरो तहहरू बीच प्रयोग गरिन्छ, र छेउहरू सील गरिन्छ र घुमाइ पछि रालले ठीक गरिन्छ।
क्रस-फ्लो टप-ब्लोइङ कूलिङ फ्यान अपनाइएको छ, जसमा कम आवाज, उच्च हावाको चाप, सुन्दर उपस्थिति, आदि विशेषताहरू छन् र ट्रान्सफर्मरको ओभरलोड क्षमता बढाउँछ। तापमान नियन्त्रणले ट्रान्सफर्मर सञ्चालनको सुरक्षा र विश्वसनीयता सुधार गर्न एक बुद्धिमान तापमान नियन्त्रक अपनाउँछ।
उत्पादन विवरण
इपोक्सी राल इन्सुलेटेड ड्राई टाइप ट्रान्सफर्मर धेरै सुरक्षित उत्पादन हो। यो सीधा लोड केन्द्र मा स्थापित गर्न सकिन्छ। यो पूर्व-सुकाइ बिना 100% आर्द्रता वातावरणमा राम्रोसँग काम गर्दछ। यो व्यापक रूपमा निर्माण क्षेत्र, व्यावसायिक केन्द्र, एयरपोर्ट, स्टेशन, पोर्ट, सबवे, कारखाना, भूमिगत विद्युत वितरण स्टेशन, अपतटीय तेल ड्रिलिंग प्लेटफर्म, पावर प्लान्ट आदि मा प्रयोग गरिएको छ।
उत्पादन सुविधाहरू
● आगो प्रतिरोधी
● आर्द्रता प्रतिरोध
● सजिलो मर्मत र स्थापना
● खराब वातावरणको समयमा राम्रोसँग दौडने
● गैर-प्रदूषण उत्पादन
● व्यापक सञ्चालनको समयमा कम हानि
प्यारामिटरहरू
| मोडेल | लोड हानि छैन (W) |
लोड हानि (१२०%) |
IMPENDENCE (%) |
नोलोड वर्तमान (%) |
शोर स्तर (Lpa) dB |
वजन (केजी) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| मोडेल | DIMENSION(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| मोडेल | क्षमता (KVA) | LENGTH (MM) |
WIDTH (MM) | उचाई (MM) |
लम्बाइ (MM) | तेर्सो (MM) | वजन (केजी) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
कम्पनी प्रोफाइल
Shanghai Industry Transformers Co., Ltd (SGOB) विद्युतीय वितरण उपकरणको पूर्ण दायरा आपूर्तिकर्ता हो। हाम्रा उत्पादनहरू समावेश छन्:
● तेलमा डुबेका ट्रान्सफर्मरहरू
● 35KV तेलमा डुबेको ट्रान्सफर्मर
● एक्सपोक्सी राल इन्सुलेशन ड्राई-टाइप पावर ट्रान्सफर्मरहरू
● अमोर्फस मिश्र धातु वितरण ट्रान्सफर्मर
● फोटोभोल्टिक ट्रान्सफर्मरहरू
● हावा पावर ट्रान्सफर्मर
● बक्स-शैली सबस्टेशन ट्रान्सफर्मरहरू
हाम्रो कम्पनी 2007 मा स्थापित भएको थियो र आज 40,000 वर्गमीटर कार्यशाला र 200 भन्दा बढी कर्मचारीहरू छन्। हाम्रा उत्पादनहरू बिजुली उत्पादन र वितरण, कोइला उत्पादन, धातु विज्ञान, तेल र ग्यास, रसायन, निर्माण, बन्दरगाह, विमानस्थल, रेलवे र नगरपालिका पूर्वाधार जस्ता उद्योगहरूको विस्तृत दायरामा व्यापक रूपमा प्रयोग गरिन्छ।
हामीले विद्युतीय क्याबिनेटहरू र घेराहरू, स्विचगियर बक्सहरू जस्ता सम्बन्धित उपकरणहरू पनि उत्पादन गर्छौं। हाल, हामी हाम्रो उत्पादन लाइनलाई अन्य पावर-सम्बन्धित क्षेत्रहरूमा विस्तार गर्दैछौं जस्तै तातो संकुचन कनेक्टरहरू, विद्युतीय केबलहरू र सम्बन्धित मेकानिकल उपकरणहरू आदि। हाम्रो लक्ष्य एक-स्टप निर्माण गर्ने हो। हाम्रो विश्वव्यापी ग्राहक आधारको लागि विद्युतीय उपकरण र पार्ट्स आपूर्ति प्लेटफर्म।
हामी उच्चतम गुणस्तर उत्पादनहरू डेलिभर गर्न हाम्रो सख्त गुणस्तर नियन्त्रण प्रणालीमा भर पर्छ। हाम्रा 200 कर्मचारीहरू मध्ये, 46 ईन्जिनियरहरू अनुभव छन्। हाम्रो गुणस्तर प्रणालीको लागि योग्यताहरू समावेश छन्:
● चीनको राष्ट्रिय ट्रान्सफर्मर गुणस्तर पर्यवेक्षण केन्द्र
● ISO-9001:2008 गुणस्तर व्यवस्थापन प्रणाली
● ISO-14001:2004 पर्यावरण व्यवस्थापन प्रणाली
● OHSMS18000 स्वास्थ्य र सुरक्षा प्रणाली
हाम्रो पेटेन्ट:
हाम्रो उत्पादन र गुणस्तर परीक्षण क्षमताहरू समावेश छन्:
● स्वचालित पन्नी घुमाउरो
● डिजिटल सिलिकन स्टिल शीटिङ र स्लिटिङ्
● पूर्ण रूपमा स्वचालित भ्याकुम सुख्खा ओभन र वार्निश लाइन
● HAEFLY आंशिक डिस्चार्ज परीक्षक
● HAEFLY पावर विश्लेषक
● HAEFLY हार्मोनिक विश्लेषक
नतिजा उच्च दक्षता, कम पावर अपव्यय र कम शोर को एक उच्च उत्पादन हो तपाईंको पूर्वाधार लगानी को अधिकतम गर्न को लागी।
